2012年注册公用设备工程师考试《动力专业案例》模拟题5

有一根φ108×4，工作压力为1 MPa的蒸汽管道，呈水平布置，如下图所示。在固定支架一侧设有波形补偿器和一只阀门。已知波形补偿器刚度K_x=148 N/mm，轴向补偿量σ_x=20 mm时，波形有效面积S=124.6 cm²。当不计中间支架摩擦力和L形补偿反弹力时，A支架轴向推力为(   )N。

某氟利昂22回热制冷循环的工况如下：冷凝温度t_k=35℃，冷凝器出口的制冷剂为饱和液体；蒸发温度t₀=-20℃，蒸发器出口为干饱和蒸汽；压缩机前气态制冷剂的过热温度t₁=-5℃。则该回热循环的制冷系数是(   )。

已知离心式压缩机多变压缩过程，进口压力P₁=101.3×10³Pa，出口压力P₂=200×10³Pa，空气进口温度为20℃，空气气体常数R=287.64 J/(kg·k)，则压缩质量为1 kg空气的等温功N_等温为(   )J/kg。

某液化石油气供应基地计算月平均日供气量320 t，储存时间为18 h，液态液化石油气的平均密度为0.534 t/m³，则储灌设计总容积约为(   )m³。

有40户居民的建筑物，每户居民家都装有燃气双眼灶和快速热水器，燃气灶额定流量以0.6 m³/h计，热水器额定流量以2 m³/h计，室内燃气管道的计算流量约为(   )m³/h。

已知液化石油气的容积成分为YC₃H₈=50%，YC₄H₁₀=50%，高热值H₃=117.5 MJ/Nm³，相对密度S=1.817 8，则该燃气的燃烧势CP约为(   )。

一烟囱高度为90 m，大气最高温度为35℃，密度为1.28 kg/m³，现烟气平均设计温度为220℃，烟气密度1.38 kg/m³，则校核烟囱的抽力为(   )Pa。

某液化石油气灌瓶采用15 kg气瓶供应10万户居民使用，居民用气量指标为14 kg(人?月)月用气高峰系数是1.2。每天一班工作，每班工作6 h，则灌瓶秤台数为(   )台。

煤气离心式鼓风机的设计轴功率为60 kW，设计条件下的介质密度为0.6 kg/m。当介质密度变为0.56 kg/m³时，其轴功率为(   )kW。

采用He及Hg置换法测定煤的孔隙率。用Hg作为置换物测得的煤的密度为1.34 kg/m³，用He作为置换物测得的煤的密度为1.42 kg/m³，则煤的孔隙率为(   )。

称空气干燥煤样1.02 g，放入105～110℃烘箱中，干燥至恒重后，煤样失重0.021 g，又称此煤样1.002 g，放入马弗炉于(815±10)℃灼烧灰化后，灰重0.092 2 g，则该煤的干燥基灰分Ad为(   )。

对于N200-12.75/535/535三缸三排汽轮机，进汽焓值为3 432.97 kJ/kg，再热系数为0.891 4，1 kg再热蒸汽带给汽轮机的热量为500.03 kJ/kg，锅炉给水焓值为1 038.41 kJ/kg，1 kg新汽的所有抽气、漏气和排气焓值总和为2 625.946 kJ/kg，则1 kg新汽的比内功为(   )。

在一台换热器中，热水流量为2 t/h，其进出口温度为70℃和40℃，冷水流量为3 t/h，其进出口温度分别为10℃和30℃，则顺流换热时的对数平均温差为(   )。

某供暖系统供回水温度为95℃/70℃，最高建筑物为七层，高度为25 m。散热器选用铸铁/60翼型，承受压力为400 kPa(相当于40 m H₂O)，设锅炉房的地坪标高为±0.00 m，最高建筑物地坪标高为4.5 m，管网最低建筑地坪标高为3.81 m，则静水压线位置为(   )kPa。

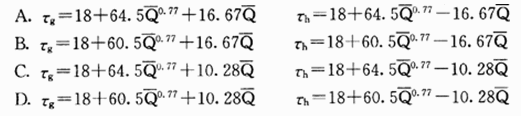

某市一热水供暖系统，与网路采用无混合装置直接连接，设采用分阶段改变流量的质调节。室外温度从-2℃到-9℃为一阶段，水泵流量为100%的设计流量；从+5℃到-2℃为另一阶段，水泵流量为设计流量的75%，则各阶段水温计算公式为(   )。

某厂锅炉房安装了两台燃煤链条蒸汽锅炉，采用多管旋风除尘器，除尘效率85%，因附近居民反映有烟尘污染，环保部门进行了罚款，并要求采取增强除尘效果，达到排放的措施，厂方经研究决定再加一级烟气水浴除尘装置，除尘效率为85%，则除尘系统总除尘效率为(   )。

重油的日用油箱按规范不大于5 m³，取5 m³；进油箱的油温为86℃；油箱放在冷房或室外，架于混凝土支座上；加热蒸汽为0.49 MPa饱和蒸汽，温度为158.8℃，蒸汽质量焓为h1＝2 755.5 kJ/h，凝水质量焓h₂=670.42 kJ/kg。室外采暖计算温度-18℃。则热负荷为(   )kJ/h。

锅炉引风机铭牌上的参数为转速n=960 r/min，风压P=1 400 Pa，流量Q=20 000m³/h，效率η=66%，配用电机功率22 kW。若用此风机输送温度为20℃的清洁空气，则新条件下的配用电机功率至少为(   )kW。

某锅炉房采用热力除氧时，给水最大流量为21.9 t/h，液面压力为20 kPa，当地海拔高度为900 m，则除氧水箱最低液面至水泵进口所需高度为(   )m。

已知动叶栅的系数φ=O.94，则动叶栅的能量损失系数为(   )。

某凝汽式汽轮机设计工况下，调节汽室压力和排汽压力分别为12.11 MPa和0.008 16 MPa，通过流量为6.02×10⁵kg/h；在变工况下，调节汽室的压力为9.5 MPa，则此时的凝汽轮机蒸汽流量为(   )kg/h。

某厂所用的燃料油收到基的低位发热量Q^ar,net=45 000 kJ/kg，则其燃烧时的理论空气量为(   )m³/kg。

有一台旧锅炉，炉排长3.5 m、宽2 m，炉膛高5 m。拟用它作为4 t/h风力机械抛煤机炉，每小时燃用收到基低位发热量Q_ar,net=21 939 kJ/kg的烟煤630 kg。该锅炉炉排可见热负荷为(   )kW/m²，炉膛体积可见热负荷为(   )kW／m³。该锅炉的改造(   )。

某城市焦炉煤气的体积百分比组成为H₂=59.2%、CH₄=23.4%、CO=8.6%、C₂H₄=2%、CO₂=2%、N₂=3.6%、O₂=1.2%，假设空气的含湿量为6 g/m³，则该煤气的理论烟气量为(   )m³/m³。
