软件水平考试（中级）软件设计师下午（应用技术）试题模拟试卷43

请用150字以内的文字简要说明[Java代码1]、[Java代码2]这两种对传输门进行状态模拟的设计思路的区别之处。

请认真阅读以下关于某传输系统的技术说明、状态转换图及C++代码，根据要求回答问题1～问题2。

 [说明]

 传输门是传输系统中的重要装置。传输门具有Open(打开)、Closed(关闭)、Opening(正在打开)、 StayOpen(保持打开)和Closing(正在关闭)5种状态。触发状态的转换事件有click、complete和timeout3种。事件与其相应的状态转换如图7-15所示。

 下面的[C++代码1]与[C++代码2]分别用两种不同的设计思路对传输门进行状态模拟，请填补代码段中的空缺语句。

 [C++代码1]

请将以上[C++代码1]与[C++代码2]程序段中的(1)～(7)空缺处的语句填写完整。

请用150字以内的文字简要说明[C++代码1]、[C++代码2]这两种对传输门进行状态模拟的设计思路的区别之处。

请仔细阅读以下关于某传输系统的技术说明、状态转换图及Java程序，根据要求回答问题1～问题2。

 [说明]

 传输门是传输系统中的重要装置。传输门具有Open(打开)、Closed(关闭)、Opening(正在打开)、 StayOpen(保持打开)和Closing(正在关闭)5种状态。触发状态的转换事件有click、complete和timeout3种。事件与其相应的状态转换如图7-16所示。

 下面的[Java代码1]与[Java代码2]分别用两种不同的设计思路对传输门进行状态模拟，请填补代码段中的空缺语句。

 [Java代码1]

请将以上[Java代码1]与[Java代码2]程序段中，(1)～(7)空缺处的语句填写完整。

阅读以下说明和C函数，将(1)～(5)空缺处的字句填写完整。

  [说明]

 计算机在处理算术表达式时，首先将其转换为后缀表达式。例如，表达式“46+5*120-37)”的后缀表达式形式为“46 5 120 37-*+”。

 计算后缀表达式时，从左至右扫描后缀表达式：若遇到运算对象，则压入栈中；遇到运算符，则从栈中弹出相关运算对象进行计算，并将运算结果压入栈中。重复以上过程，直到后缀表达式扫描结束。例如，后缀表达式“46 5 120 37-*+”的计算过程如下：

 a．依次将46、5、120、37压入栈中；

 b．遇到“-”，取出37、120，计算120-37=83，将其压入栈中；

 c．遇到“*”，取出83、5，计算5×83=415，将其压入栈中；

 d．遇到“+”，取出415、46，计算46+415=461，将其压入栈中；

 e．表达式结束，则计算过程完成。

 函数computing(char expr[],int*result)的功能是基于栈计算后缀形式的表达式(以串形式存入字符数组 expr)的值，并通过参数result返回该值。函数的返回值为-1/0，分别表示表达式有/无错误。假设表达式中仅包含数字、空格和算术运算符号，其中所有项均以空格分隔，且运算符仅包含加(“+”)、减(“-”)、乘(“*”)、除(“＼”)。

 函数computing中所用栈的基本操作的函数原型说明如下。

 ● void InitStack(STACK*s)：初始化栈。

 ● void Push(STACK*s,int e)：将一个整数压栈，栈中元素数目增1。

 ● void Pop(STACK*s)：栈顶元素出栈，栈中元素数目减1。

 ● int Top(STACK s)：返回非空栈的栈顶元素值，栈中元素数目不变。

 ● int IsEmpty(STACKs)：若s是空栈，则返回1；否则返回0。

 [C函数]

该贪心算法的时间复杂度为(5)。

阅读以下算法说明和问题模型图，根据要求回答问题1、问题2。

 [说明]

 某大学城图书馆需要在无线阅览厅的某些位置上放置无线接入点AP(Access Poin)。假设每个无线 AP覆盖范围的半径是6米，因此必须使得每台笔记本电脑上的无线网卡到某个无线AP的直线距离不超过6米。为了简化问题，假设所有无线网卡在同一直线上，并且无线AP沿该直线放置。该问题可以建模为如图1-13所示，其中直线表示无线网卡所在的直线，实心正方形表示无线网卡。现采用贪心策略实现用尽可能少的无线AP覆盖所有的无线网卡。

 实现贪心算法的流程如图1-14所示。其中，①d[i](1≤i≤N)表示第i张无线网卡到通道A端的距离，N表示无线网卡的总数，无线网卡的编号按照无线网卡到通道A端的距离从小到大进行编号：②s[k]表示第k(k≥1)个无线AP到通道A端的距离。算法结束后k的值为无线AP的总数。

请填补图1-14流程图中(1)～(4)空缺处的内容。

请使用[说明]中给出的词语，将销售事件序列图中的(A)～(D)空缺处的内容填写完整。

阅读以下某前台销售子系统的技术说明和UML图，根据要求回答问题1～问题4。

 [说明]

 某超市管理系统的前台销售子系统以最基本的方式处理销售业务。系统的功能需求如下：

 ①记录每种商品的编号、单价和现有数量；

 ②为顾客选购的商品计价、收费，并打印清单；

 ③帮助商家找出哪种商品将脱销，从而及时补充货源；

 ④随时按上级系统的要求报告当前的款货数量、增减商品的种类或修改商品定价；

 ⑤交接班时结算货款数目和商品数目。

 每台收款机可以处理任何数目的销售事件，但一个销售事件只能由一台收款机处理。每个销售事件从收款机响应收款人员的指令开始，先向商品发送检索请求消息来查找将被出售的商品。如果该商品的数量少于下限，则向供货员发送缺货登记消息。每名供货员可以提供一种或多种商品，同一品牌的商品只能由一位供货员来提供。接着收款机发送计价和入账消息请求售出操作，再由销售事件发送记账消息给相应的账册，并控制流程返回收款机等待下一次销售操作。每本销售账册可以记录任何数目的销售事件，但一个销售事件只能由一本销售账册记录。

 该销售子系统采用面向对象方法开发，系统中的类及类之间的关系用UML类图表示，图1-11是该系统类图中的一部分；系统的动态行为采用UML序列图表示，图1-12是销售事件部分的序列图。

根据题干的[说明]及图1-11、图1-12的相关信息，类商品除了售出和缺货登记操作之外，还应具有哪些主要操作? (请使用[说明]中给出的词语回答问题)

识别关联的多重度是面向对象建模过程中的一个重要步骤。请根据说明中给出的描述，将图1-11中 (1)～(8)空缺处的内容填写完整。

请将图1-11中类商品、类特价商品和类计量商品3者之间的联系补充完整。

郭工程师设计的“部门”关系模式中存在什么问题?请用100字以内的文字简要说明理由。为了解决这个问题可将关系模式分解，请给出分解后的关系模式(分解后的关系模式的关系名可依次取“部门_A”、“部门_B”、……)。

假定月工作业绩关系模式为：月工作业绩(职员代码，年月，工作时间)，请将以下“查询职员代码、职员名、年月、月工资”SQL语句中(3)～(5)空缺处的内容填写完整。

 SELECT (3)

 FROM (4)

 WHERE (5)

 [附]

 关系模式的标记规则如下：

 关系名(属性名1，属性名2，…，属性名n)

 其中：

 ①若该属性仅为主键属性时，则该属性名下画实下画线；

 ②若该属性仅为外键属性时，则该属性名下画虚下画线；

 ③若该属性既是主键属性，又是外键属性时，则在该属性名下画实下画线和虚下画线；

 ④若该属性既不是主键属性，又不是外键属性时，则在该属性名下不做标记。

阅读以下关于项目工作管理系统的数据库设计说明，根据要求回答问题1～问题4。

 [说明]

 某软件开发公司，决定结合自身工作的需求开发设计本公司的项目工作管理系统，由郭工程师承担数据库的设计工作。公司项目管理的需求分析如下。

 1．组织机构。该公司有多个部门，每个部门有多个职员、多个办公室，每个办公室有一部电话。当部门变更时更换新的部门代码。职员辞职后，若再次被聘用仍使用辞职前的代码。被聘用职员担任某职务，职务用职务代码来标识。职务分为：工程师、高级工程师、经理助理、经理等。职员的工资根据等级区分，共分为S、A、B、C、D 5个等级。一个职务对应某个等级，一个等级对应多个职务。职员月工资等于职员月工作时间(小时)乘以小时工资。职员的人事变动及职位变更(升级、降级)在月初进行。

 2．项目管理。项目用项目代码标识，使用过的项目代码不能重复使用。一个部门可承担多个项目，但一个项目仅由一个部门承担。一个项目有一名项目主管和多个职员；一个职员可参加多个项目。项目代码由系统自动生成，一旦项目建立，项目名、部门代码及起始年月日不能再变更。

 3．项目的工作管理流程为：项目工作计划输入(初始计划)→工作业绩输入→业绩生成(每月一次)→计划修正(每月一次)。

 ①项目工作计划输入。项目主管使用如图1-9所示的计划输入界面，输入项目代码、职员代码、职员参加某个项目的月工作时间(计划)。图中空白区域为可输入项。

②工作业绩输入。输入职员每天参加各个项目的工作时间。如图1-10所示为工作业绩输入界面，图中空白区域为可输入项。其中，出勤时间由考勤系统管理，指定项目代码的顺序可以不同，并且一天可以输入多个项目代码，但同一个项目代码不能重复输入。

③业绩生成。月底汇总职员的当月工作业绩，生成月工作业绩表。

 ④计划修正。项目主管根据项目进度修改以后的工作计划。

 郭工程师根据公司的项目需求将数据库关系模式设计如下：

 部门(部门代码，部门名，起始年月，终止年月，办公室，办公电话)；

 职务(职务代码，职务名)；

 等级(等级代码，等级名，年月，小时工资)；

 职员(职员代码，职员名，部门代码，职务代码，任职时间)；

 项目(项目代码，项目名，部门代码，起始年月日，结束年月日，项目主管)；

 工作计划(项目代码，职员代码，年月，工作时间)。

请使用“关系模式标记规则”(见本题附内容，全书同)，给出“部门”、“等级”、“项目”和“工作计划”关系模式的主键和外键。

请将以下关系模式中的(1)和(2)空缺处填入属性名称(要求使用题干说明中已有的属性名称)。

 (1)郭工程师设计的关系模式不能管理职务和等级之间的关系，可以通过修改“职务”关系模式来实现。修改后的关系模式为：

 职务((1))

 (2)为了管理公司职员参加各项目每天的工作业绩，需设计工作业绩关系模式为：

 工作业绩((2))

如果将数据库服务器(记为DB)作为一个外部实体，那么在绘制该网上作业提交与管理系统的数据流图时，还应有哪些外部实体和数据存储?

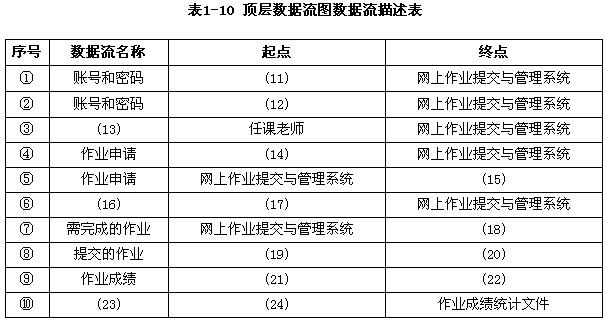

该网上作业提交与管理系统的顶层数据流图中，相关数据流的部分信息如表1-10所示。

请使用[说明]中的词汇，结合[问题2]的解答，将表1-10中的(11)～(24)空缺处的内容填写完整。

阅读以下某网上作业提交与管理系统的技术说明，根据要求回答问题1～问题3。

 [说明]

 某学校建立了一个网上作业提交与管理系统，基本功能描述如下。

 (1)账号和密码。任课老师用账号和密码登录系统后，提交所有选修学生的名单。系统自动为每个选修学生创建登录系统的账号和密码。

 (2)作业提交。选修学生使用账号和密码登录系统后，可以向系统申请所选课程的作业。系统首先检查学生的当前状态，如果该选修学生还没有做过作业，则从数据库服务器申请一份作业。若申请成功，则显示需要完成的作业。学生需完成作业，单击[提交]按钮上交作业。

 (3)批阅。系统自动批改作业，显示作业成绩，并将该成绩记录在作业成绩统计文件中。

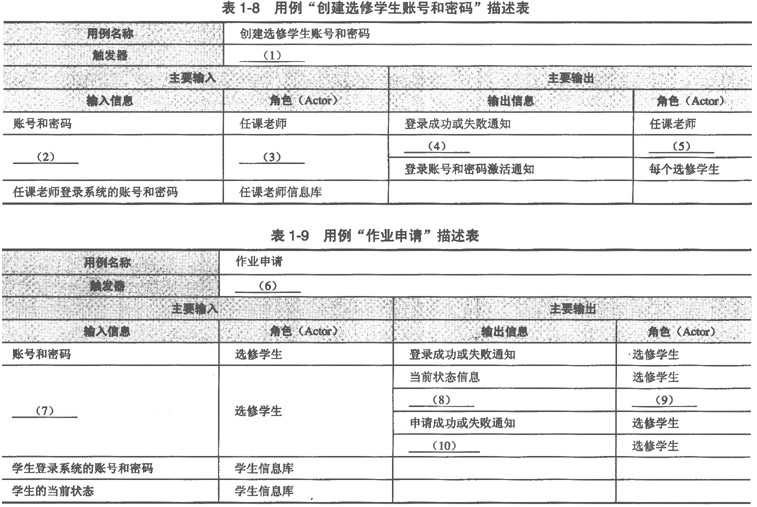

在系统的需求分析阶段，使用用例对系统需求建模。表1-8和表1-9分别给出了其中用例“创建选修学生账号和密码”、用例“作业申请”的概要描述。

 请使用[说明]中的词汇，将表1-8和表1-9中的(1)～(10)空缺处的内容填写完整。
