2008年注册结构工程师专业考试下午部分模拟题(一)

第 60 题某一般框架梁(无集中荷载)，混凝土强度等级为C30，截面尺寸6×h=250mm×500mm，配双肢箍ф8@100，已知受剪面满足规范要求，箍筋为HPB235钢筋，as=35mm，其斜截面承载力与下列（　　）项数值最为接近。

第 59 题某屋架，业主供应钢材为Q235-B钢(3号镇静钢)，型钢及节点板厚度均不超过10mm，钢材抗压强度设计值是（　　）。

第 58 题有一商住楼的框架结构，地下2层，地上6层，地下2层为六级人防，地下1层为自行车库，其剖面示意如题图所示。

已知：

①地下室柱配筋均比地上柱大l0%；

②地下室±0.000处顶板厚l60mm，采用分离式配筋，负筋φl6@150，正筋φ14@150：

③人防顶板厚250mm，顶板(标高-4.000处)采用φ20双向双层钢筋网；

④各楼层的侧向刚度比为：

在作结构分析时，对上部结构的嵌固端应取在何处，存在以下几种不同意见。试指出其中（　　）项正确，并说明其理由。

第 57 题某三层砌体结构，采用钢筋混凝土现浇楼盖，其第二层纵向各墙段的层问等效侧向刚度值见题30表，该层纵向水平地震剪力标准值V=300kN。试问，墙段3应承担的水平地震剪力标准值V3(kN)，应与下列（　　）项数值最为接近。

第 56 题假定A跨(即左端边跨)按荷载效应标准组合并考虑长期作用影响的跨中最大弯矩截面的刚度和曰支座处的刚度，依次分别为Bl=8.4×10¹³N·mm²，B2=6.5×10¹³Nmm²；作用在梁上的永久荷载标准值qQk=15kN/m，试 问，AB跨中点处的挠度值f(mm)，应与下列（　　）项数值最为接近。

提示：存不同荷载分布作用下．AB跨中点挠度计算式分别为：

根据下列条件，回答 55～56 题：

某钢筋混凝土五跨连续梁，其计算简图及8支座配筋如题图所示：混凝土强度等级为C30，ft=1.43N/mm²，ftk=2.01N/mm²，EC=3.0×10⁴N/mm²；纵筋采用HRB400级热轧钢筋，Es=2.0X 105N/mm²。

第 55 题已知梁截面有效高度ho=660m，B支座处梁上部纵向钢筋拉应力标准值220N/mm²，纵向受拉钢筋配筋率p=9.92×10^-3，按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率m=0.0187。试问，梁在该支座处的短期刚度B(N．mm²)，与下列（　　）项数值最为接近。

第 54 题已知位于梁截面高度范围内通过次梁传递的集中荷载设计值F=160kN，次梁的宽度b=250mm，高度h=400mm(包括楼板厚)，主梁的截面高度为H=600mm，若仅用附加吊筋(HRB335)，则附加吊筋的数量最接近（　　）项配置。

第 52 题假定⑤轴线上的一个壁柱底部截面作用的轴向压力标准值N_K=179kN，设计N=232kN，其弯矩标准值M_k=6.6kN·m，设计值M=8.58kN·m，如题35图所示。试问，该壁柱底截面受压承载力验算结果(Nφ≤fA)，其左右端项与下列（　　）项数值最为接近。

第 53 题某钢筋混凝土排架柱，净高Ho=6m，上端铰接下端固接，柱的截面为矩形，b×h=400mm×400mm，混凝土强度等级C20，纵筋用HRB335，箍筋HPB235，柱顶作用有轴力400kN，若配置箍筋为8@150。安全等级二级，环境类别为一类。已知受剪面满足规范规定，试问柱所能承受的最大剪力设计值与（　　）项数值最为接近。

第 50 题屋面永久荷载(含屋架)标准值为2.2kN/m²(水平投影)，活荷载标准值为0.5kN/m²；挑出的长度详见B-B剖面。试问，屋架支座处最大压力设计值与下列（　　）项数值最为接近。

根据下列条件，回答 49～52 题：

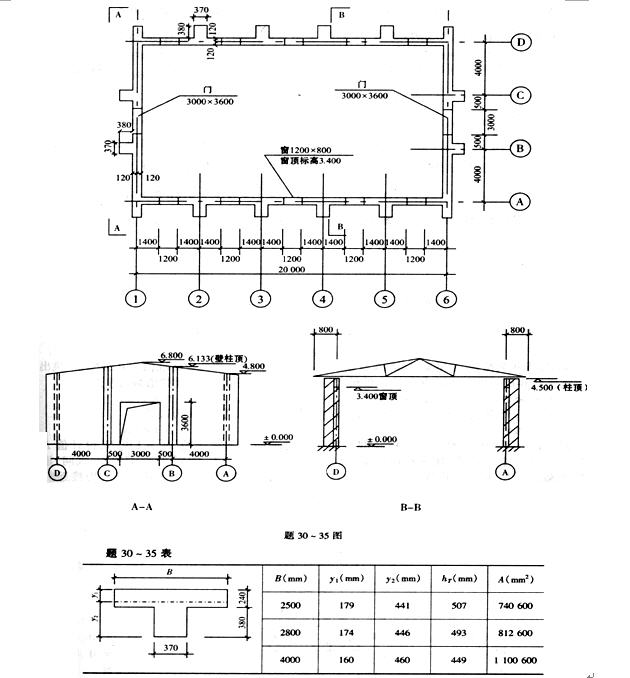

某单层、单跨、无吊车仓库，如题图所示。屋面为装配式有檩体系钢筋混凝土结构，墙体采用MUl5蒸压灰砂砖，M5砂浆砌筑，砌体施工质量控制等级为B级。外墙T形特征值详见题表。

第 49 题对于山墙壁柱高厚比的验算()，下列（　　）项数据正确。

第 51 题试问，外纵墙壁柱轴心受压承载力与下列（　　）项数值最为接近。

第 47 题焊接组合梁腹板的计算高度h₀=2400mm，根据局部稳定计算和构造要求，需在腹板一侧配置钢板横向加劲肋，其经济合理的截面尺寸是（　　）。

第 48 题某住宅承重内横墙系用190厚单排孔混凝土小型空心砌块砌筑的无灌孔砌体墙，块体强度等级为blUl5，水泥砂浆强度等级为Mb7.5，墙体计算高度Ho=2800mm。该墙体(无灌孔)的轴心承载力与下列（　　）项数值最为接近。

第 46 题当梁自重标准值为1.35kN/m，集中荷载标准值330kN，I=230342cm⁴时，跨中挠度为（　　）mm。

第 44 题如果受拉翼缘的W=4006em³，当承受弯矩M=1316.16kN·m时，受拉边缘纤维的应力是（　　）N/mm²。

第 45 题当梁自重设计值为1.62kN/m，集中荷载设计值429kN，Sx=2629cm³时，支座截面的抗剪强度为（　　）N/mm²。

第 42 题受压翼缘板戈轴的面积矩是（　　）cm³。

第 43 题如果梁自重设计值为1.62kN/m，集中荷载设计值429kN，跨中点处的剪力设计值为（　　）kN。

第 40 题若按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率P₀=1.508%，按荷载效应的标准组合计算的纵向受拉钢筋的等效应力=157N/mm²，裂缝间纵向受拉钢筋应变不均匀系数缈=0.551，受拉钢筋同上题，则梁表面处的最大裂缝宽度=0.551与下列 （　）项数值最为接近。

根据下列条件，回答 41～46 题：

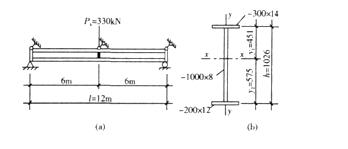

某焊接工字形等截面简支楼盖梁，截面尺寸如题图，无削弱。在跨度中点和两端都设有侧向支承，材料为16Mn钢。集中荷载标准值Pk=330kN，为间接动力荷载，其中永久荷载效应和可变荷载效应各占一半，作用在梁的顶面，其沿梁跨度方向的支承长度为130mm。16Mn钢强度设计值f=315N/mm²，fv=185N/mm²。

第 41 题受压纤维截面的抵抗矩是( )。

第 39 题已知按荷载效应的标准组合计算的跨中弯矩值M_I=90kN·nl，受拉区纵向钢筋为320(带肋钢筋)，等效直径d₀=20ram，按荷载效应的标准组合计算的纵向受拉钢筋的等效应力=210N/mm²，则最大裂缝宽度W_max与下列（　）项数值最为接近。

第 38 题若已知梁的短期效应刚度B_s=29 732.14kN·m²，按荷载效应的标准组合计算的跨中弯矩值M_I=90kN·m，按荷载效应的标准永久组合计算的跨中弯矩值M_q=50kN·m，梁受压区配有2庐18的钢筋，则跨中挠度与下列（　）项数值最为接近。

第 37 题若已知裂缝间向受拉钢筋应变不均匀系数缈=0.825，则该梁的短期效应刚度与下列（　）项数值最为接近。

根据下列条件，回答 36～40 题：

钢筋混凝土简支矩形截面梁尺寸为250mm×500mm，混凝土强度等级为C30，梁受拉区配置3q20的钢筋(942mm²)，混凝土保护层c=25mm。承受均布荷载，梁的计算跨度l_o=6m。

第 36 题若已知按荷载效应的标准组合计算的跨中弯矩值Mk=100kN·m，则裂缝间纵向受拉钢筋应变不均匀系数与下列（　）项数值最为接近。

根据下列条件，回答 34～35 题：

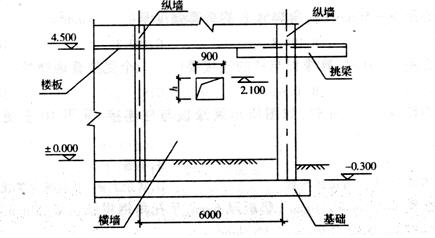

题图为某办公楼底层局部承重横墙的示意图，墙体厚240mm，采用MUl0黏土砖、 M5混合砂浆砌筑。

第 34 题假设该横墙有窗洞900mm×900mm。试问有洞口墙允许高厚比的修正系数μ2 , 应为下列（　　）项数值。

第 35 题假设该横墙有门洞900mm×2100mm，横墙高厚比验算式()中的左右端项数值与下列（　　）项数值最为接近。

第 33 题下述对钢管结构的构造要求，其中（　　）项是不妥当的。

第 32 题假定该连续梁的B、C支座弯矩相同，即MB=MC=l40.23kN·m(设计值)，两支座调幅系数均为0.7，并假定L2=8m，则BC跨中的计算配筋量AS(mm²)与（　　）项数值相近。

第 31 题假定调整Ll、L2、L3跨度后日支座左右两端的分配系数分别为0.45，0.55；支座固端弯矩分别为l00kN·m，-l50kN·m。C支座左右两端分配系数为0.4、0.6；固端弯矩为l50kN·m、-120kN·m，试问该梁进行二次弯矩重分配，B、D支座的弯矩接近（　　）组数据。

根据下列条件，回答 30～32 题：

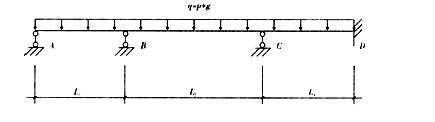

有一根三跨的钢筋混凝土等截面连续梁，q=P+g=25kN/m(设计值)如题图所示。混凝土强度等级为C30，梁纵向受力钢筋采用HRB335钢，纵向受力钢筋合力点至截面近

边的距离as=35mm，梁截面b×h=200mm×500mm。

第 30 题假定当Ll=6m，L2=8m，L3=5m，该梁弯矩分配系数μba及B支座的不平衡弯矩AM应与下列（　　）组数据相似。

第 29 题关于过梁的论述正确的是（　　）。

根据下列条件，回答 27～28 题：

某简支梁采用热轧普通工字钢，型号l36a。跨度为5m。梁上翼缘作用有均布荷载设计值q=36kN/m(包括自重)，荷载标准值qk=27.69N/mm。跨中无侧向支承。其中梁的wx=878cm3，Ix=15796cm4，钢材Q235-B。

第 27 题梁的弯曲应力为（　　）N/mm²。

第 28 题刚度验算中梁的挠度为（　　）mm。

第 26 题假设构件的截面尺寸为b×h=200mm×300mm,as=as'=25mm，承受轴心拉力设计值N=380kN，弯矩没计值M=38kN·m，混凝土强度等级为C25，纵筋采用HRB335钢筋。假设截面为对称配筋，则靠近轴向拉力作用点一侧的纵向钢筋的计算面积4。最接近（　　）项配筋方案。

第 25 题简支梁当（　　）时整体稳定性最差。

第 24 题已求得杆件AC的轴心压力设计值为600kN，拟采用l60×160×8的焊接方管，A=4864mm²，ix=iy=62mm，当按轴心受压构件进行验算时，构件截面上的最大压应力与（　　）项数值接近。

根据下列条件，回答 23～24 题：

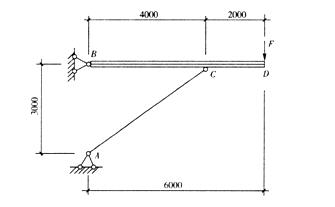

在钢柱的侧面设置一三角架，其结构简图如题图所示，在D点承受集中永久荷载F，结构自重可忽略不计，该结构采用Q235-B钢(3号钢)。

第 23 题在支座日点，拟采用承担水平拉力的l0个普通螺栓连接，螺栓使用Q235钢(3号钢)制造。当集中荷载标准值F=200kN时，所需螺栓直径应为（　　）项数值。

第 22 题若截面的有效高度ho=710mm，除竖向力外，作用在牛腿顶部的水平力设计值F_h=110kN，则纵向受拉钢筋的截面面积与下列（　　）项数值最为接近。

第 20 题假设房屋为弹性方案，砌块空心率为=0.3，对孔砌筑，采用C25细石混凝土灌实，柱高H=5.33m，柱底在该方向标准荷载作用下的偏心距e=250mm。试计算偏心受压柱的承载力。与（　）项数值最为接近。

根据下列条件，回答 21～22 题：

已知支承吊车梁的柱牛腿。如题图所示，宽度b=500mm。竖向力作用点至下柱边缘的水平距离a=50mm(已考虑安全偏差20mm)，牛腿底面倾斜角a=45o,作用在牛腿顶部的按荷载效应标准组合计算的竖向力F_vk=715kN。竖向力的设计值Fv=915kN，吊车梁的肋宽为250mm。混凝土强度等级选用C30，纵向受拉钢筋选用HRB335钢筋，水平箍筋为HPB235钢筋，外边缘高度h_l=h/2(h为牛腿高度)。

第 21 题根据牛腿的裂缝控制要求，牛腿的有效高度与下列（　　）项数值最为接近。

第 17 题某承受均布荷载的简支梁净跨ln=3.56m，截面尺寸b×h=200mm×500mm，两端支撑在240mm厚的砖墙上，承受永久均布荷载标准值gk=25kN/m，可变均布荷载标准值q1=50kN/m，混凝土强度等级为C30，箍筋为HPB235，纵筋为HRB335钢筋，箍筋为φ@200双肢箍，弯起钢筋利用梁底HRB335钢筋弯起，弯起45o，a3=35mm，对该梁的支座处进行斜截面承载力计算，则计算所需的弯起钢筋面积最接近（　　）项数值。

第 19 题假定砌块对孔砌筑，孔内不灌实混凝土，柱头全截面设一预制刚性垫块，且梁端有效支承长度a₀=364mm。垫块下局部受压承载力与（　）项数值接近。

根据下列条件，回答 18～20 题：

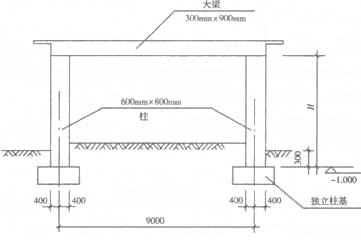

某单层房屋，剖面如题图所示，跨度9m。假定独立柱由单排孔MU20混凝土小型空心砌块(390mm×l90mm×190mm)和Ml0混合砂浆砌筑而成。截面b×h=600mm×800mm。

第 18 题假设房屋类别为弹性方案，柱高H=4.8m，柱间无支撑。试计算独立柱在垂直排架方向的高厚比ξ，并指出应为（　）项数值。

根据下列条件，回答 15～16 题：

某底层为框架一抗震墙的四层砌体房屋，抗震设防烈度8度，设计基本地震加速度为0.169；假定各层质点集中在楼层标高处，其各层重力荷载代表值及各层层高均示于题图中。

第 15 题试问，总水平地震作用标准值FE(kN)，应与下列（　　）项数值最为接近。

第 16 题若总水平地震作用标准值FE=2000kN。试问，第三层的水平地震剪力标准值V3(kN)，应与下列（　　）项数值最为接近。

第 14 题已知某钢筋混凝土框架柱，截面尺寸b×h=300mm×400mm，柱净高H_o=3m，混凝土强度等级为C30，纵向钢筋为HRB335，箍筋为HPB235，柱顶作用有轴心力N=712kN，弯矩设计值M=352.50kN·m，剪力设计值V=170 kN，as=40mm，则截面箍筋总面积与间距的比值A_sv/s与下列（　　）项数值最为接近。

第 13 题条件同上题，但梁端设有刚性垫块时，则底层顶端的弯矩与（　　）项数值最为接近。

第 12 题假定在某一承受竖向荷载的屋架中，有一竖腹杆仅为了减少上弦杆的长细比而设，则用以确定该杆截面的长细比应为（　　）项数值。

第 10 题关于网状配筋砌体的下列论述，（　）正确。

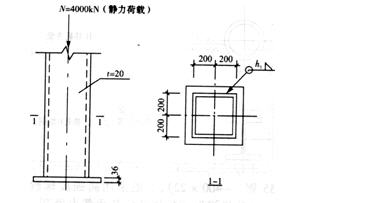

第 11 题箱形柱的柱脚如题图所示，采用Q235钢，手工焊接使用E43型电焊条，柱底端刨平，沿柱周边用角焊缝与柱底板焊接。试问，其直角角焊缝的焊脚尺寸矗，与以下（　　）项数值最为接近。

第 7 题假设组合墙的稳定系数δcon=0.82，强度系数η=0.700，该组合墙的受压承载力最接近下列（　　）项数值。

根据下列条件，回答 8～10 题：

某5m高轴心受压砖柱，e=0。上下端均为不动的支座，采用MUl0和M5的混合砂浆砌筑，截面尺寸为490mm×490mm。

第 8 题该柱受压承载力设计值与（　）项数值相近o

第 9 题当该柱采用网状配筋配置，钢筋为中b₄冷拔低碳钢丝，f_y=430N/mm²，钢筋网竖向间距s=260mm(四皮砖)，网格尺寸为60mm×60mm，已求得体积配筋率P=0.162，f=2.522N/mm²，该网状配筋柱承载力与（　）项数值最为接近。

第 6 题该组合墙的稳定系数最接近下列（　　）项数值。

根据下列条件，回答 5～7 题：

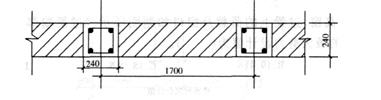

题图所示砖砌体和钢筋混凝土构造柱组成的组合墙，已知墙厚240mm，构造柱截面尺寸240mm×240mm，l₁=l₂=1700mm，计算高度3.8m。配置4φ12HPB235钢筋，砖墙采用MUl0砖,M5混合砷桨砌筑,构造柱采用C20的混凝土。

第 5 题该组合墙的强度系数与下列（　　）项数值最为接近。

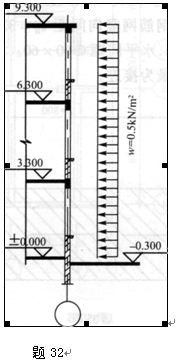

第 4 题某砌体结构的多层房屋(刚性方案)，如题32图所示。试问，外墙在二层顶处由风荷载引起的负弯矩标准值(kN·m)应与下列（　　）项数值最为接近。

提示：按每米墙宽计算。

第 3 题重级工作制吊车梁的腹板与上翼缘间的焊缝（　　）。

根据下列条件，回答 1～2 题：

某多层砌体结构承重墙段A，如题图所示，两端均设构造柱，墙厚240mm，长度4000ram，采用烧结普通砖砌筑。

第 1 题当砌体抗剪强度设计值fv=0.14MPa时，假定对应于重力荷载代表值的砌体截面平均压应力σo=0.3MPa，试问该墙段截面抗震受剪承载力(kN)应与下列（　　）项数值最为

接近。

第 2 题在墙段正中部位增设一构造柱，如题34图所示，构造柱混凝土强度等级为C20，每根构造柱均配4φ14纵向钢筋(As=615mm²)。试问，该墙段的最大截面受剪承载力设计值(kN)，应与下列（　　）项数值最为接近。

提示：ft=1.1N/mm2，fy=210N/mm2，λRE=0.85，取fvE=0.2N/mm²进行计算。
