2012年一二级注册结构工程师专业考试下午模拟试题(8)

假定截面有效高度h0=1200mm，腹板宽度为200mm，当斜截面受压端上的作用效应所产生的最大剪力组合设计值(kN)小于下列何项数值时，可不进行斜截面承载力验算，仅需按构造配置箍筋?

(

假定截面有效高度h₀=1200mm，根据承载能力极限状态计算的支点最大剪力设计值为650kN，试问，当支点截面处满足抗剪截面要求时，腹板的最小厚度(mm)，与下列何项数值最为接近?

(

根据以下资料，回答51~53题。

某公路上简支梁桥，标准跨径为15m，计算跨径为14.6m，梁桥由5片主梁组成，主梁高为1.3m，跨中腹板宽度为0.16m，支点处腹板宽度加宽，采用C30混凝土。已知支点处某根主梁的恒载作用产生的剪力标准值VGK=250kN，汽车荷载(含冲击系数)产生的剪力标准值Vqk=180kN，人群荷载产生的剪力标准值Vrk=20kN。汽车荷载冲击系数为0.215。

提示：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62--2004)计算。

该主梁支点处在持久状况下承载能力极限状态的剪力组合设计值(kN)，与下列何项数值最为接近?

(

已知该承台的混凝土强度等级为C25(f_t=1.27N/mm²)，承台受力钢筋截面重心至承台底面边缘的距离为60mm。已知β_fp=o.983，试问，该承台受柱冲切时，承台受冲切承载力(kN)，与下列何项数值最为接近?

提示：圆桩换算为方桩，b=0.866D。

(

当计算该承台受冲切承载力时，已知承台受力钢筋截面重心至承台底面边缘的距离为60mm，自柱边沿坐标z轴方向到最近桩边的距离

假定作用于承台顶面的设计值F=3030kN，M=0，V=0，试问，该承台正截面最大弯矩设计值(kN·m)，与下列何项数值最为接近?

(

假定作用于承台顶面的F_k=3300kN，M_k=570kN·m和V_k=310kN，试问，桩基中单桩承受的最大竖向力标准值Q_k，m

根据静载荷试验，已知三根试桩的单桩竖向极限承载力实测值分别为Q₁=1020kN，Q₂=1120kN，Q₃=1210kN。在地震作用效应标准组合下，当桩基按轴心受压计算时，试问，单桩的竖向承载力特征值(kN)，与下列何项数值最为接近?

(

根据以下资料，回答45~50题。

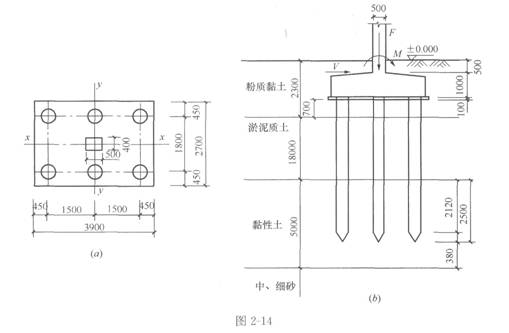

某钢筋混凝土柱下桩基础，采用6根沉管灌注桩，桩身设计直径d=426mm，桩端进入持力层(黏性土)的深度为2500mm，作用于桩基承台顶面的外力有竖向力F、弯矩M和水平剪力V，承台和承台上的土的平均重度γ_G=20kN/m³。承台平面尺寸和桩位布置如图2-14(a)所示，桩基础剖面和地基土层分布状况如图2-14(6)所示。

已知粉质黏土、淤泥质土和黏性土的桩周摩擦力特征值q_sa依次分别为15kPa，10kPa和30kPa，黏性土的桩端土承载力特征值q_as为1120kPa。单桩竖向承载力特征值R_a(kN)，与下列何项数值最为接近?

(A)499.7

(B)552.66

(C)602.90

(D)621.22

假定底层剪力墙墙厚300mm，如图6-21所示，满足墙体稳定性要求，采用C30混凝土；在重力荷载代表值作用下，该建筑中方筒转角A处的剪力墙各墙体底部截面轴向压力呈均匀分布状态，其轴压比为0.35。由计算分析得知，剪力墙为构造配筋。当纵向钢筋采用HRB335时，试问，转角A处边缘构件在设置箍筋的范围内，其纵筋配置应为下列何项数值时，才最接近且满足相关规范、规程的最低构造要求?

该建筑中的1形剪力墙首层底部截面，如图6-22所示。在纵向地震作用下，剪力墙底部加强部位距墙底0.5HW0(hW0=2250mm)处的未经内力调整的剪力计算值VW=500kN，弯矩计算值MW=2475kN·m；考虑地震效应组合后的剪力墙纵向墙肢的轴向压力设计值为2100kN；采用C30混凝土，分布筋采用HPB300级(fyh=270N/mm²)、双排配筋。试问，纵向剪力墙墙肢水平分布钢筋采用下列何项配置时，才最接近且满足相关规范、规程中的最低要求?

提示：①墙肢抗剪截面条件满足规程要求；

②A=1.215×106mm2；0.2fCbWhW=1931kN。

(A)2φ8@200

(B)2φ10@200

(C)2φ12@200

(D)2φ12@150

假定该建筑物第2层平板部分，采用非预应力混凝土平板结构，板厚200mm，纵、横面设暗梁，梁宽均为1000mm，某处暗梁如图6-20所示，与其相连的中柱断面b×h=600mm×600mm；在该层楼面重力荷载代表值作用下柱的轴向压力设计值为500kN。由等代平面框架分析结果得知，柱上板带配筋，上部为3600mm²，下部为2700mm²，钢筋均采用HRB400。假若纵、横向暗梁配筋相同，试问，在下列暗梁的各组配筋中，何项最符合既安全又经济的要求?

提示：柱上板带(包括暗梁)中的钢筋未全部示出。

假定该结构总水平地震作用FEK=2600kN，底层对应于水平地震作用剪力标准值满足最小剪重比的要求。试问，在该水平地震作用下，底层柱部分应能承担的水平地震剪力标准值的最小值(kN)，与下列何项数值最为接近?

(

根据以下资料，回答39~44题。

某钢筋混凝土结构高层建筑，平面如图6-19所示，地上7层，首层层高6m，其余各层层高均为4m；地下室顶板可作为上部结构的嵌固端。屋顶板及地下室顶层采用梁板结构，第2～7层楼板沿外围周边均设框架梁，内部为无梁楼板结构；建筑物内的二方筒设剪力墙，方筒内楼板开大洞处均设边梁。该建筑物抗震设防烈度为7度，丙类建筑，设计基本地震加速度为0.1g，设计地震分组为第一组，I1类场地。

试问，当对该建筑的柱及剪力墙采取抗震构造措施时，其抗震等级应取下列何项?

(A)板柱为二级抗震，剪力墙为三级抗震

(B)板柱为三级抗震，剪力墙为二级抗震

(C)板柱为二级抗震，剪力墙为二级抗震

(D)板外围柱为四级抗震，内部柱为三级抗震，剪力墙为二级抗震

假定该建筑的第6层平板部分，采用现浇预应力混凝土无梁板，中柱处板承载力不满足要求，且不允许设柱帽，因此在柱顶处用弯起钢筋形成剪力架以抵抗冲切。试问，除满足承载力要求外，其最小板厚(mm)，应取下列何项数值时，才能满足相关规范、规程的要求?

(

距墙肢底部截面0.5h处，经计算该墙肢为大偏心受压，受压区高度x=957mm，墙肢端部受压钢筋截面面积

距墙肢底部截面0.5hwo处，该墙肢截面水平分布筋的配置，与下列何项数值最为接近?

提示：0.2fbh。=4290kN。

某底部大空间配筋砌块砌体剪力墙结构房屋，为乙类建筑，位于6度抗震设防烈度，建筑场地Ⅱ类，房屋高度为25.0m。试问，该配筋砌块砌体剪力墙的抗震等级，应为下列何项?

(

根据下列材料，请回答34~37题：

某一矩形截面钢筋混凝土底层剪力墙墙肢，抗震等级二级，总高度H=50m，截面尺寸为bw×hw=250mm×6000mm,如图12—20所示。采用C30混凝土，纵

向受力钢筋、竖向及水平向分布筋均采用HRB335级钢

肢底部截面0.5hw。处的内力设计值为：M=18000kN·m， V=2500kN，N=3200kN(压力)。重力荷载代表值作用下墙肢底部的轴压力设计值为7500kN。该剪力墙墙肢采用对称配筋，取εb=0.55；as= a‘s=30] 图12—20

该墙肢底部的边缘构件的最小体积配箍率(%)，与下列何项数值最为接近?

(A)1.59

(B)1.36

(C)0.95

(D)0.57

该墙肢截面的容许剪力设计值(kN)，与下列何项数值最为接近?

(

假定水泥土搅拌复合土层的压缩模量Esp为20MP

对于高层钢筋混凝土底层大空间部分框支剪力墙结构，其转换层楼面采用现浇楼板且双层双向配筋，试问，下列何项符合有关规定、规程的相关构造要求?

(

下列关于钢筋混凝土高层建筑结构抗震设计的一些见解，其中何项不正确?说明理由。

(

假定水泥土搅拌桩单桩竖向承载力特征值R

根据下列材料，请回答29~33题：

某多层建筑采用正方形筏形基础，地质剖面及土层相关参数如图17-12所示，现采用水泥土深层搅拌法对地基进行处理，水泥土搅拌桩桩径为550mm，桩长10m，采用正方形均匀布桩。

假定桩体试块抗压桩强度fcu为1800kPa，桩身强度折减系数η为0.3，桩端天然地基土的承载力特征值为120kPa，承载力折减系数a为0.5，初步设计时水泥土搅拌桩单桩竖向承载力特征值Ra(kN)，与下列何项数值最为接近?

(A)130

(B)150

(C)200

(D)230

已知作用于90m高度处的风荷载标准值ωK=1.50kN/m²，作用于90m高度处的突出屋面小塔楼风荷载标准值△P90=600kN。假定风荷载沿高度呈倒三角形分布(地面处为 0)，在高度30m处风荷载产生的倾覆力矩设计值(kN·m)，与下列何项数值最为接近?

(

已知屋面高度处的风振系数β90=1.68，当承载能力计算时，屋面高度处的风荷载标准值ωk(kN/m2)，与下列何项数值最为接近?

(

根据以下资料，回答26~28题。

某大城市效区有一28层的一般钢筋混凝土高层建筑，设计使用年限为100年，如图6-15所示。地面以上高度为90m，平面为一外径26m的圆形。50年重现期的基本风压标准值为0.45kN/m²，100年重现期的基本风压标准值为0.50kN/m²，风荷载体型系数为0.8。

当结构基本自振周期T1=1.6s时，当承载能力计算时，风荷载脉动增大系数ξ，与下列何项数值最为接近?

(A)1.360

(B)1.521

(C)1.481

(D)1.468

假设基底边缘最小地基反力设计值为20.5kP

假设Fk=200kN，Hk=50kN，基底面边长b=2.2m，已求出基底面积

假设b=2.4m，基础冲切破坏锥体的有效高度h0=450mm，试问，冲切面(图中虚线处)的冲切承载力(kN)，与下列何项数值最为接近?

(

假设基础底面边长6=2.2m，若按承载力极限状态下荷载效应的基本组合(永久荷载控制)时，基础底面边缘处的最大基础反力值为260kPa，已求得冲切验算时取用的部分基础底面积Aι=0.609m2，试问，图5-21中冲切面承受冲切力设计值(kN)，与下列何项数值最为接近?

(A)60

(B)100

(C)130

(D)160

假定修正后的地基承载力特征值为145kP

根据以下资料，回答20~25题。

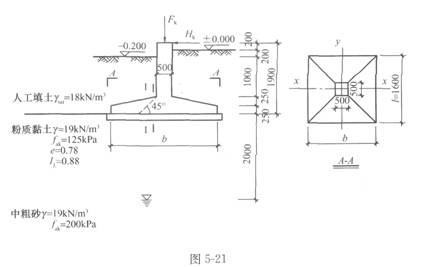

某门式刚架单层厂房基础，采用钢筋混凝土独立基础，如图5-21所示，混凝土短柱截面500mm×500mm,与水平作用方向垂直的基础底边长ι=1.6m，相应于荷载效应标准组合时，作用于混凝土短柱顶面上的竖向荷载为Fk，水平荷载为Hk，基础采用混凝土等级为C25，基础底面以上土与基础的加权平均重度为20kN/m3，其他参数见图5-21。

50.试问，基础底面处修正后的地基承载力特征值f

假定该桥主梁跨中截面由全部恒载产生的弯矩标准值MGk=11000kN·m，汽车荷载产生的弯矩标准值MQik=5000kN·m(已计入冲击系数μ=0.2)，人群荷载产生的弯矩标准值MQik=500kN·m。试问，在持久状况下，按正常使用极限状态计算，该桥主梁跨中截面在恒载、汽车荷载、人群荷载共同作用下的短期效应组合设计值Msd(kN·m)，与下列何项数值最为接近?

(

假定该桥主梁跨中截面由全部恒载产生的弯矩标准值MGk=11000kN·m，汽车荷载产生的弯矩标准值MQik=5000kN·m(已计入冲击系数μ=0.2)，人群荷载产生的弯矩标准值MQik=500kN·m；永久有效预加力荷载产生的轴力标准值Np=15000kN，主梁净截面重心至预应力钢筋合力点的距离epn=1.0m(截面重心以下)。试问，按持久状况计算该桥主梁跨中截面在使用阶段的正截面混凝土下缘的法向应力(MP

假定该桥主梁支点截面由全部恒载产生的剪力标准值VGK=2000kN，汽车荷载产生的剪力标准值VQik=800kN(已含冲击系数μ=0.2)，人群荷载产生的剪力标准值VQik=150kN。试问，在持久状况下按承载能力极限状态计算，该桥主梁支点截面由恒载、汽车荷载、人群荷载共同作用产生的剪力基本组合值(kN)，与下列何项数值最为接近?

(

假定冲击系数μ=0.2，试问，该桥主梁跨中截面在公路-I级汽车车道荷载作用下的弯矩标准值MQik(kN·m)，与下列何项数值最为接近?

(

假定冲击系数μ=0.2，试问，该桥主梁支点截面在公路-I级汽车车道荷载作用下的剪力标准值VQik (kN)，与下列何项数值最为接近?

提示：按加载长度近似取24m计算。

(

根据以下资料，回答14~19题。

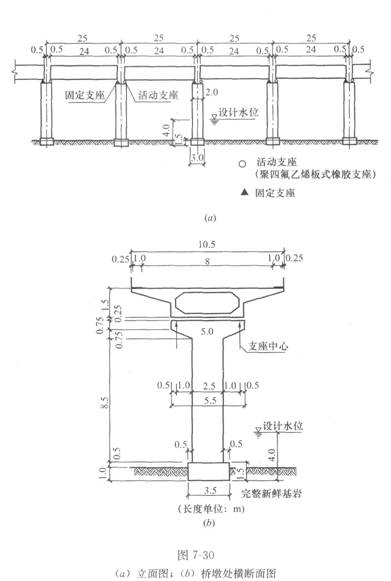

设计安全等级为二级的某公路桥梁，由多跨简支梁组成，其总体布置如图7-30所示。每孔跨径25m，计算跨径24m，桥梁总宽10.5m，行车道宽度为8.0m，两侧各设1m宽人行步道，双向行驶二列汽车。每孔上部结构采用预应力混凝土箱形梁，桥墩上设立四个支座，支座的横桥向中心距为4.5m。桥墩支承在基岩上，由混凝土独柱墩身和带悬臂的盖梁组成。计算荷载：公路-I级，人群荷载3.0kN/m²；混凝土的重度按25kN/m³计算。

提示：按《公路桥涵设计通用规范》(JTG D 60-2004)和《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D 62-2004)计算。

若该桥箱形梁混凝土强度等级为C40，弹性模量Ec=3.25×104MPa，箱形梁跨中横截面面积A=5.3m²，惯性矩Ic=1.5m4，试判定公路-I级汽车车道荷载的冲击系数μ，与下列何项数值最为接近?

提示：重力加速度g=10m/s²。

(A)0.08

(B)0.18

(C)0.28

(D)0.38

下列关于基础构造尺寸要求的一些主张，其中何项是不正确的?

(

垫层z=2m，垫层底面处土的自重压力值PCZ(kP

垫层z=2.0m相应于荷载效应标准组合时，垫层底面处的附加压力值PCZ(kP

垫层z=2m，垫层底面处土层修正后的天然地基承载力特征值f

根据以下资料，回答8~12题。

某墙下钢筋混凝土条形基础，采用换填垫层法进行地基处理，垫层材料重度为18kN/m³，土层分布及基础尺寸如图6-14所示，基础底面处相应于荷载效应标准组合时的平均压力值为280kPa。

试问，采用下列何类垫层材料最为合理?

(A)砂石

(B)素土

(C)灰土

(D)上述(A)、(B)、(C)项均可

基底处土层修正后的天然地基承载力特征值f

(A)167.3

(B)161.2

(C)146.4

(D)153.5

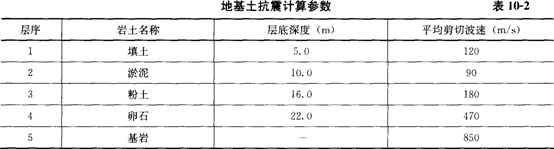

某工程场地地基土抗震计算参数见表10—2。试问，该场地应判别为下列何项场地?

(A)1类场地

(B)11类场地

(C)Ⅲ类场地

(D)Ⅳ类场地

已知钢筋砖过梁净跨l=1.2m，墙厚为370r

若γ_m=1OkN/m³，软弱下卧层顶部经深度修正后的f

若以σ_Z =0kP

根据以下资料，回答1~4题。

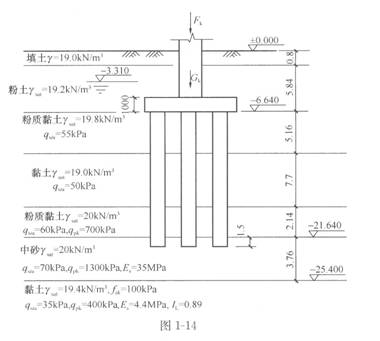

某建筑桩基承台，承受上部传来的竖向力F_k=5500kN，承台尺寸为A×B=5.40m×4.86m，承台高H=1.0m，桩群外缘矩形底面的长、短边边长A₀×B₀=4.80m×4.26m。桩基承台的地基地面标高为±0.000，地下水位为-3.31m，土层分布见图1-14所示。桩顶标高为-6.64m，桩长16.5m，桩径600mm，桩进人中砂持力层1.5m，桩端持力层下存在软弱下卧层。

提示：按《建筑桩基技术规范》(JOJ 94—2008)计算。

试问，桩承台及其上土自重之和Ok(kN)，与下列何项数值最为接近?

(A)2620

(B)2450

(C)2250

(D)2300

若桩承台及其上土自重G_K=2400kN，试问，作用于软弱下卧层顶面的附加应力σ_Z(kP
